很多工農(nóng)業(yè)生產(chǎn)需要使用氫氧化鈣，隨著氫氧化鈣應(yīng)用越來越廣泛，其制作技術(shù)也在快速發(fā)展，一種高比表面積的氫氧化鈣也隨之產(chǎn)生，高比表面積氫氧化鈣指單位重量的物體的表面積大小，比表面積越大，說明細(xì)度越細(xì)。很多人不了解這種氫氧化鈣是怎么制作的，今天就給大家講解一下高比表面積氫氧化鈣的制作方法與特點(diǎn)。

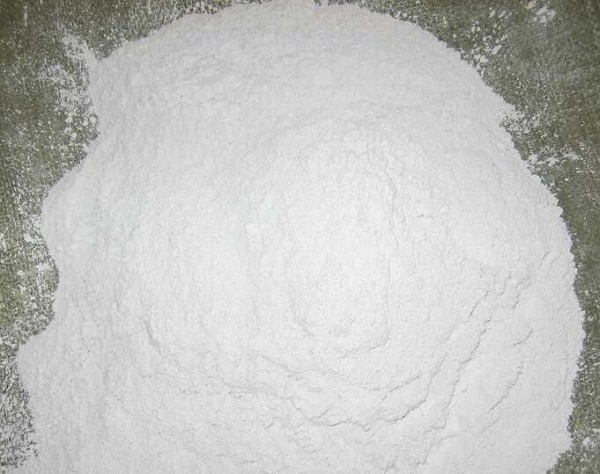

  一、高比表面積氫氧化鈣的制作方法

  1.粉碎消化

  先將煅燒好的生石灰進(jìn)行粉碎，同時(shí)把化學(xué)添加劑加入到消化用水中，然后把粉碎好的生石灰進(jìn)行消化，再以水料比為0.55~0.70的比例，使用預(yù)混機(jī)混合消化用水和生石灰，然后將消化器出口溫度90℃,消化912min，消化器攪拌轉(zhuǎn)速700轉(zhuǎn)/分800轉(zhuǎn)/分。

  2.烘干

  烘干與粉碎，將初次粉碎消化好的氫氧化鈣在80110℃溫度下進(jìn)行烘干后再進(jìn)行粉碎

  3.分級(jí)

  將粉碎烘干好的的氫氧化鈣放置分級(jí)器中，轉(zhuǎn)速調(diào)至1000轉(zhuǎn)/分1200轉(zhuǎn)/分進(jìn)行分級(jí)，可以獲得高反應(yīng)性的高比表面積氫氧化鈣的粉體。通過控制合適的水料比以及消化時(shí)間、消化溫度等消化工藝參數(shù)，獲得高反應(yīng)性和高比表面積的氫氧化鈣。

  二、高比表面積氫氧化鈣特點(diǎn)

   1.吸附能力

  高比表面積氫氧化鈣的比表面積擴(kuò)大化，平均粒徑降低，產(chǎn)品的多孔性增大，比普通氫氧化鈣對(duì)二氧化硫、氯化氫的吸附能力顯著提升。

  2.褶皺的形態(tài)

  高比表面積氫氧化鈣從顆粒結(jié)構(gòu)上具有大量空穴，褶皺的形態(tài)從而區(qū)別于傳統(tǒng)顆粒結(jié)構(gòu)，因此在氣體吸附、流動(dòng)性、反應(yīng)速度、反應(yīng)活性上具有無可比擬的優(yōu)勢(shì)。

  3.比表面積

  高比表面積氫氧化鈣(比表面積40m2/g-60m2/g,比表面積是指單位質(zhì)量物料所具有的總面積。高比表面積氫氧化鈣相對(duì)于傳統(tǒng)氫氧化鈣的普通表面積在10~15m2/g左右，指比表面積＞30m2/g的氫氧化鈣，顯著特點(diǎn)比表面積比傳統(tǒng)的氫氧化鈣（消石灰）的比表面積更高。

  以上就是關(guān)于高比表面積氫氧化鈣的制作方式與特點(diǎn)的介紹，高比表面積氫氧化鈣的粒度更細(xì)，相對(duì)普通氫氧化鈣可以更好的與產(chǎn)品分子融合反映，如果您有此類產(chǎn)品需求可以聯(lián)系南通盛瑞。
